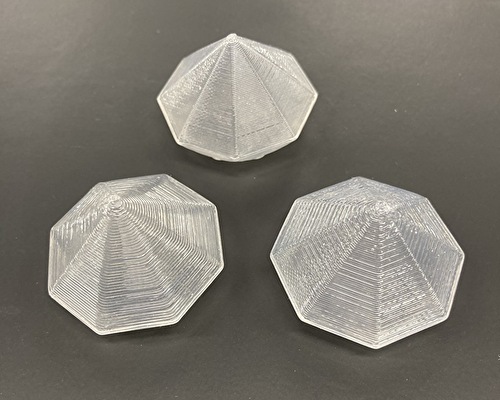

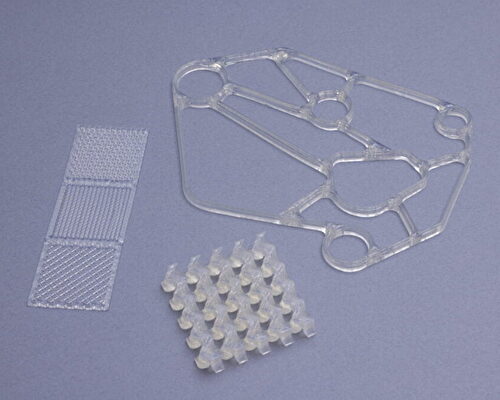

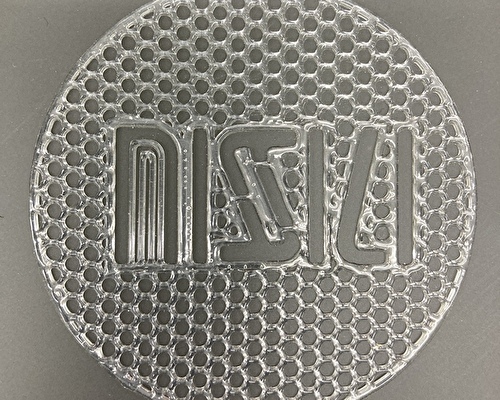

シリコーン3Dプリンター
シリコーンゴムを材料に3Dプリンターで製品を作ります。
早く・安価に加工が出来ますので、形状確認用の試作や短納期で製品が必要な際に適しています。
積層による段差が表面に残ってしまうことが難点です。
【対応硬度(ショアA)】
100%シリコーン材 → 50°
シリコーンライク材 → 45°65°
![シリコーン3Dプリンター](https://kakounosusume.com/wp-content/uploads/2022/07/NcyPMfO02JFXCIa1658838836_1658838849-1.jpg)
![シリコーン3Dプリンター](https://kakounosusume.com/wp-content/uploads/2022/07/l4ZErqhkkb9ruAq1658838412_1658838452-2.jpg)
![シリコーン3Dプリンター](https://kakounosusume.com/wp-content/uploads/2022/07/Uzk7aBsegDfnXl31658838546_1658838561.jpg)

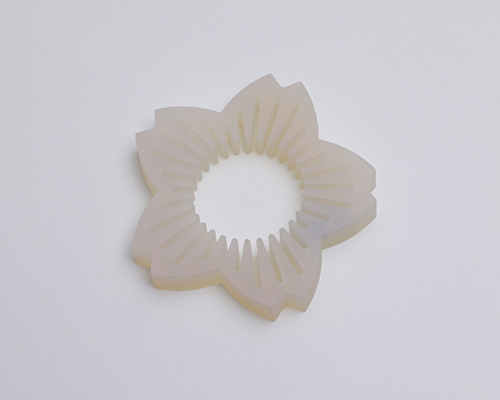

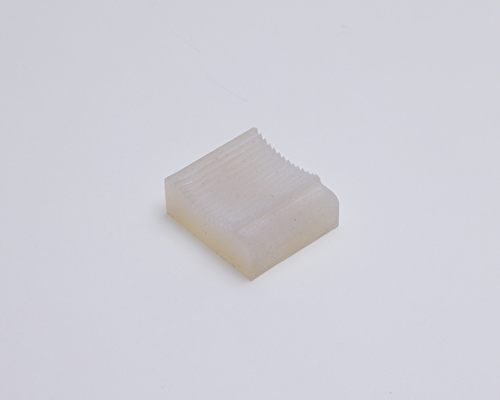

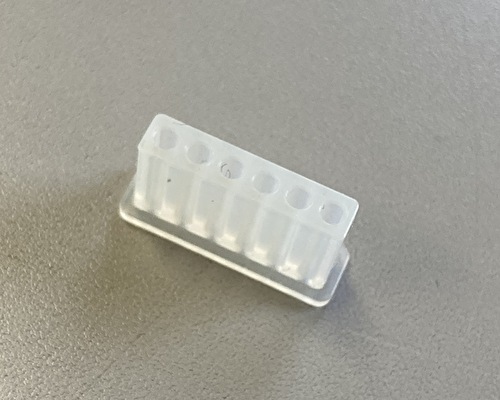

切削加工
ブロック状の材料からフライスやウォータージェットを使用して製品を削り出します。
型を使用しない加工方法なのでローコストな上、表面の仕上がりは3Dプリンターよりも綺麗です。
試作・小ロット生産に向いた工法です。
![切削加工](https://kakounosusume.com/wp-content/uploads/2022/07/I8olarQf7cO0kSs1658838768_1658838792-2.jpg)
![切削加工](https://kakounosusume.com/wp-content/uploads/2022/07/libQ6HHCWYv3Fzd1658838685_1658838715-3.jpg)
![切削加工](https://kakounosusume.com/wp-content/uploads/2022/07/R3fsqRkNlea6pyU1658838604_1658838626-1.jpg)

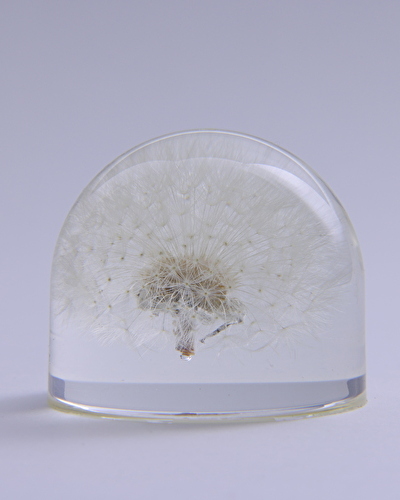

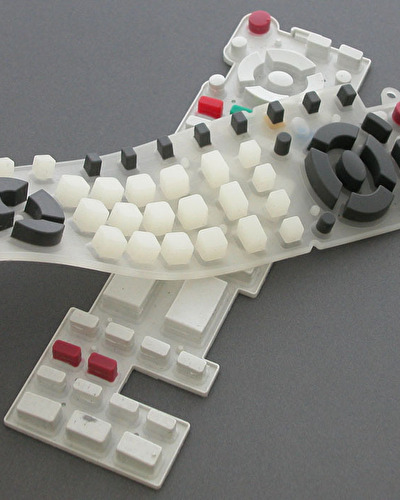

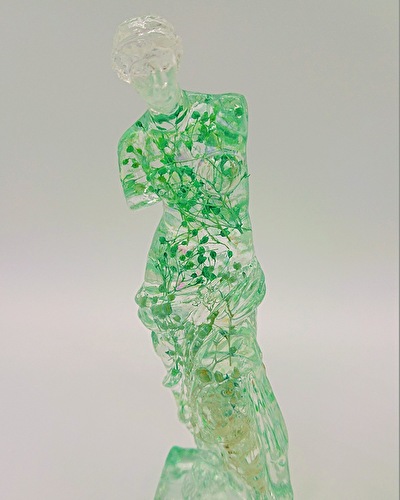

真空注型
樹脂製の型に液状のシリコーンを流し込んで固める工法です。
金属製の金型に比べてイニシャル費が安いことが強みです。
染料・顔料を混ぜ込んでの着色や、インサート成形も可能です。
硬度は0°~70°まで対応が可能です。
![真空注型](https://kakounosusume.com/wp-content/uploads/2022/07/eZm7cfsqiQ5s1tZ1658839369_1658839388-1.jpg)
![真空注型](https://kakounosusume.com/wp-content/uploads/2022/07/YBVuQTNQMuJBYSV1658838901_1658838929-1.jpg)
![真空注型](https://kakounosusume.com/wp-content/uploads/2022/07/m7ZfMi6k7ExWrlq1658838972_1658838995-1.jpg)

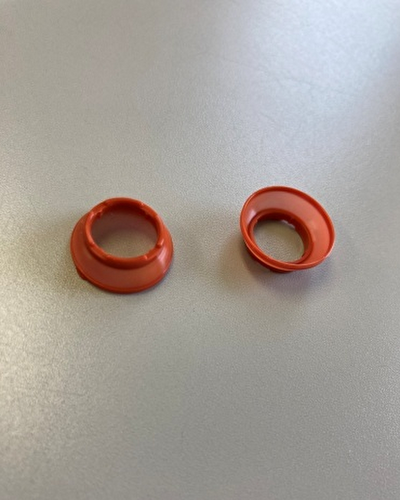

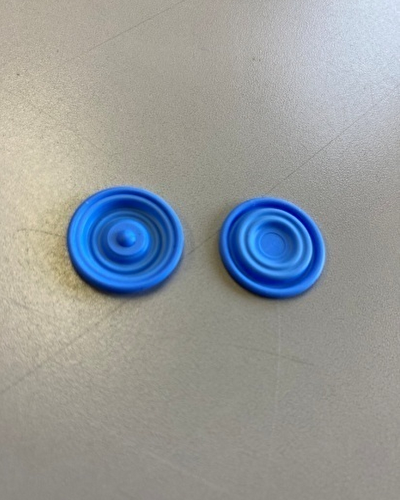

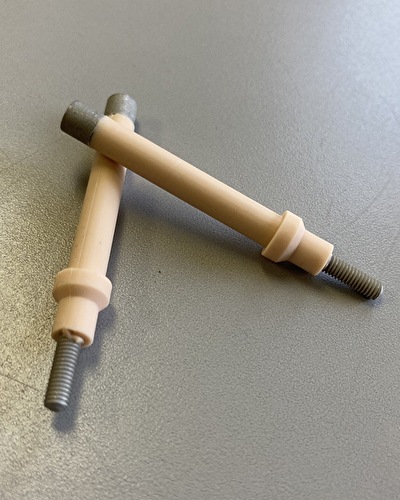

コンプレッション成形
金型に材料をセットしてプレスし、熱と圧力によって固める工法です。
材料は液状ではなく、ローラーを使って混ぜ合わせた固体の練り生地を使用します。
型を使用した量産方法ではもっとも一般的な工法です。
金型の材質は通常の鋼材のほか、アルミの使用も可能です。
アルミ製の金型は非常に安価なため試作や小ロットの量産に特に適しています。
![コンプレッション成形](https://kakounosusume.com/wp-content/uploads/2022/07/wySEuWu8JNEGirZ1658839247_1658839268-1.jpg)
![コンプレッション成形](https://kakounosusume.com/wp-content/uploads/2022/07/1omVsVVc0kon3PH1658149199_1658149216.png)
![コンプレッション成形](https://kakounosusume.com/wp-content/uploads/2022/07/8SgKk85Aa0Uhd2l1658149133_1658149154.png)

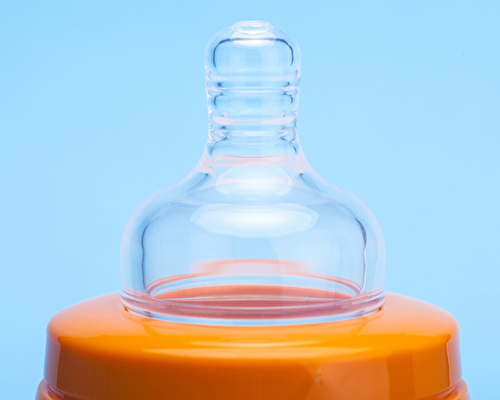

LIMS成形
LIMとはLiquid Injection Moldingの略で、成形機で金型に液状のシリコーンゴムを流し込んで製品を作る工法です。
特徴は材料の混合から成形までを全て自動化できることで、成形サイクルも短いため大量生産に適しています。
また、精度も非常に高いので高品質な製品の成形が可能です。
ただし、金型も精度の高いものが必要となるため、イニシャルコストが高いのが難点です。
![LIMS成形](https://kakounosusume.com/wp-content/uploads/2022/07/czQks7OKOivCWjH1658840348_1658840363.jpg)
![LIMS成形](https://kakounosusume.com/wp-content/uploads/2022/07/i6q0UmzVAoETgsD1658840300_1658840313-2.jpg)
![LIMS成形](https://kakounosusume.com/wp-content/uploads/2022/07/t2uFCX2AMcwS7IW1658840229_1658840254-1.jpg)
シリコーンゴム 硬度対応表 (ショアA)
工法 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
---|---|---|---|---|---|---|---|---|---|---|
3Dプリンター(純シリコーン) | 〇 | |||||||||
3Dプリンター(シリコーンライク) | 〇 45 | 〇 65 | ||||||||
切削加工 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||
真空注型 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||
コンプレッション成形 | △ | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
LIMS成形 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | △ |
×
