  • 精密板金加工「MERC」のご紹介

  • こんにちは!

    今回は板金高精度パンチプレス「MERC」のご紹介です。



    当社では、小中ロットに適した精密板金加工である「MERC」をご提案しております。この工法では簡易的な金型を使用するため、イニシャル費を削減できます。



    「MERC」とは?

    MERCはNCプログラムと汎用パンチの組み合わせによる超高精度なパンチプレス加工機で、薄板の精密加工に特化しています。
    0.1~1mmの板厚に対し、精度0.01mmでの加工が出来ます。
    コネクタやスイッチ関連の薄板かつ微細加工が必要な部品の製作に最適です。

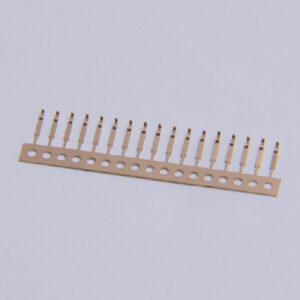

     端子端子



    「MERC」設備概要

    「MERC typeM」

    • 保持可能最大板厚 :t0.05~t0.3 (アルミ・銅はt1.5実績有)
    • 最大加工サイズ  :X220 Y280
    • 最大プレス能力  :15kN (1.5 ton)

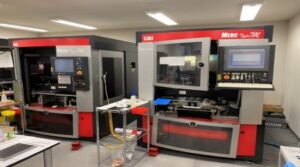

    MERC typeM



    「MERC typeS」

    • 保持可能最大板厚 :t0.1~t2.3
    • 最大加工サイズ  :X460 Y500 (曲げ不可)
    • 加工ステーション :12 (固定10 インデックス2)
    • 最大プレス能力  :74kN (7.5 ton)

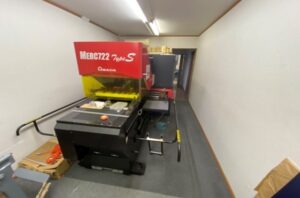

    MERC typeS



    「MERC」加工例①

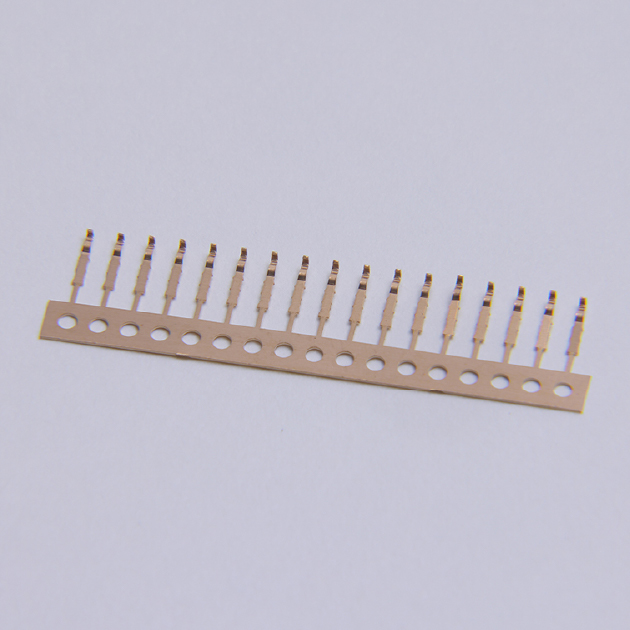

    MERCでの加工

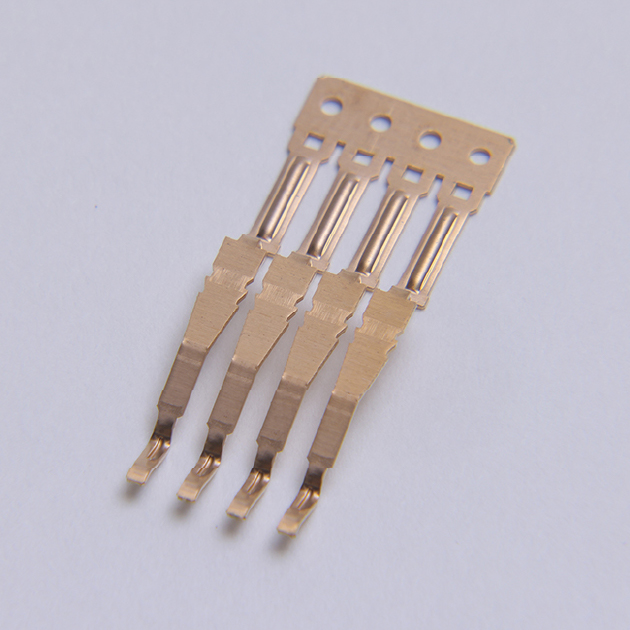

    MERCでの加工



    「MERC」加工例②

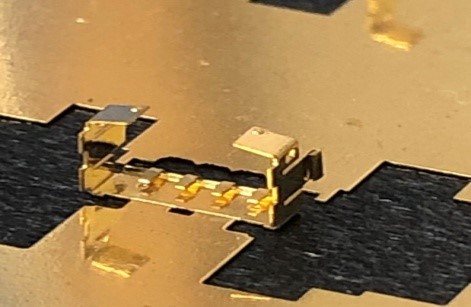

    MERCでの加工





    加工のすすめでは、イニシャルを抑えた小ロット生産の工法を紹介しています。

    MERCでの加工にご興味のある方、もっと話を聞いてみたい方など、ぜひお気軽にご連絡ください!






    “加工のすすめ”とは?
    株式会社ニッシリが運営する加工技術のご提案サイトです。
    当社が70年間で培った製品知識や加工技術を元に、お客様の加工のご要望に寄り添います。『素材の試作や小ロット量産をしたい』『コストカットをしたい』『企画段階からサポートしてほしい』など、様々なご要望に対応させていただきます。
